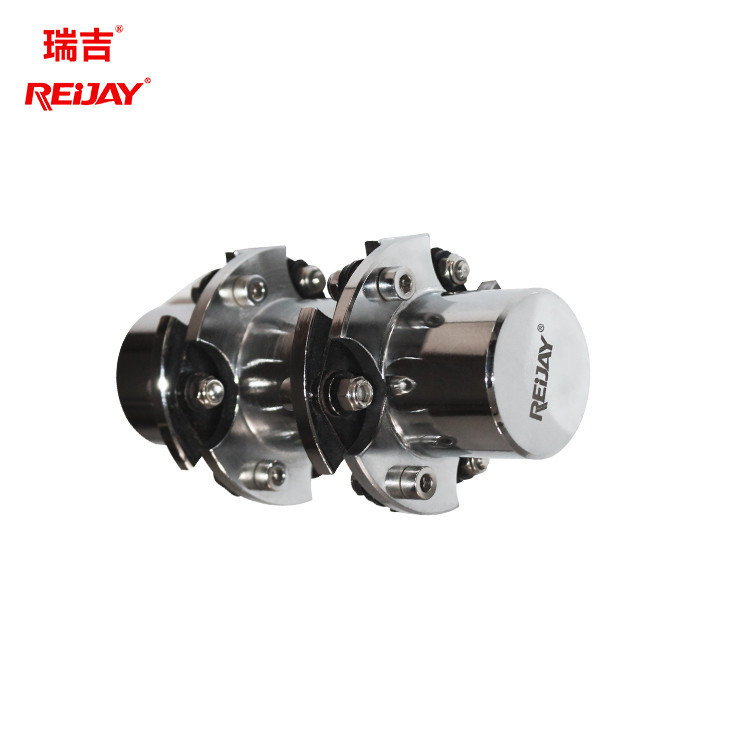

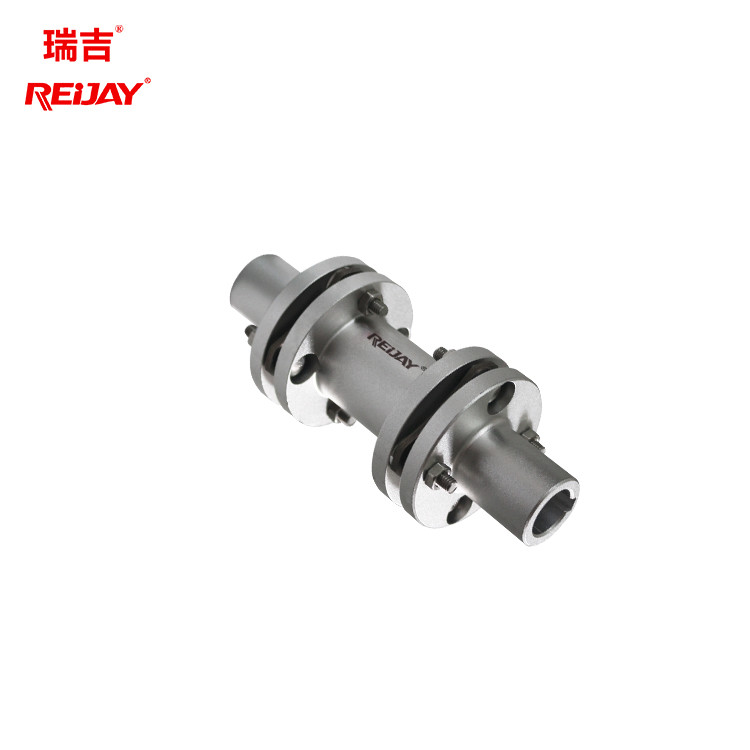

Khớp nối động cơ bánh răng trục mô-men xoắn cao linh hoạt Thép không gỉ 2000 Nm
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Vật liệu | Thép không gỉ | Tính năng | Khả năng bù sai lệch của hai trục rất mạnh |
|---|---|---|---|
| Ứng dụng | môi trường làm việc băm | Lợi thế | Hiệu suất truyền tải cao |
| mô-men xoắn danh nghĩa | 240-110000N.m | tùy chỉnh | Kỹ thuật viên giúp bạn lựa chọn |
| Sự bảo đảm | 2 năm | Tên | Khớp nối đĩa linh hoạt |
| cấu trúc chính | Đĩa | ||
| Làm nổi bật | Khớp nối động cơ bánh răng 2000 Nm,Khớp nối động cơ bánh răng bằng thép không gỉ,Khớp nối trục mô men xoắn cao đĩa |
||
Mô tả sản phẩm
Tốc độ truyền chính xác và không gây tiếng ồn Khớp nối đĩa linh hoạt cho nhiều loại máy công trình
Các tính năng của khớp nối đĩa linh hoạt:
Bản thân màng của Khớp nối đĩa linh hoạt mỏng, do đó, nó dễ uốn cong khi xảy ra tải trọng dịch chuyển tương đối, do đó, nó có thể chịu được độ lệch lên tới 1,5 độ trong khi tạo ra tải trọng ổ trục thấp trong hệ thống servo.Khớp nối đĩa linh hoạt thường được sử dụng trong các hệ thống servo và màng ngăn có độ cứng mô-men xoắn tốt.Mặt khác, khớp nối màng rất mỏng manh và có thể dễ dàng bị hỏng nếu sử dụng sai cách hoặc lắp đặt không đúng cách.Do đó, điều rất cần thiết là đảm bảo rằng độ lệch nằm trong phạm vi chịu lực của hoạt động bình thường của khớp nối.
Dữ liệu kỹ thuật của Khớp nối đĩa linh hoạt:
| kích cỡ | chốc lát mô-men xoắn TKN Nm |
tối đa. chốc lát mô-men xoắn TKNmax Nm |
tối đa.Tốc độ | Trọng lượng4) Kilôgam |
Massen- Chốc lát của Intertia5) kgm2 |
cho phép trục Căn chỉnh sai6) ±ΔkA mm |
cho phép góc cạnh Căn chỉnh sai7,8) ±ΔkW °(Xuống cấp) |
kẻ gây rối3) tối đa.lỗ khoan3) mm |
l mm |
z mm |
P mm |
L1/L2 mm |
S9) mm |
MỘT mm |
b mm |
||
| không có chần 1) 1 phút |
với chần 2) 1 phút |
||||||||||||||||
| 90-6 | 240 | 480 | 9100 | 22700 | 2.1 | 0,002 | 1,5 | 1,5° | 38 | 134 | 45 | 7,5 | 40 | 60 | 90 | 58 | |
| 110-6 | 575 | 1150 | 7200 | 18000 | 2.9 | 0,004 | 2.1 | 1,5° | 46 | 189 | 72 | 8.4 | 50 | 89 | 110 | 65 | |
| 132-6 | 1100 | 2200 | 5840 | 14600 | 5,5 | 0,012 | 2.6 | 1,5° | 60 | 228 | 91 | 8.4 | 60 | 108 | 132 | 84 | |
| 158-6 | 2000 | 4000 | 4920 | 12300 | 8.6 | 0,025 | 3.1 | 1,5° | 70 | 264 | 102 | 11.2 | 70 | 124 | 158 | 98 | |
| 185-6 | 3300 | 6600 | 4200 | 10500 | 15,0 | 0,063 | 3.7 | 1,5° | 80 | 300 | 112 | 14,0 | 80 | 140 | 195 | 112 | |
| 202-6 | 4600 | 9200 | 3840 | 9600 | 21,0 | 0,110 | 3,8 | 1° | 90 | 339 | 128 | 15,5 | 90 | 159 | 202 | 125 | |
| 228-6 | 7000 | 14000 | 3400 | 8500 | 30,0 | 0,200 | 4.2 | 1° | 100 | 375 | 140 | 17,5 | 100 | 175 | 228 | 140 | |
| 255-6 | 10200 | 20400 | 3080 | 7700 | 40,0 | 0,320 | 4.7 | 1° | 110 | 427 | 156 | 20,5 | 115 | 197 | 255 | 155 | |
| 278-6 | 14200 | 28400 | 2800 | 7000 | 57,0 | 0,560 | 5.2 | 1° | 124 | 469 | 177 | 21.2 | 125 | 219 | 278 | 174 | |
| 302-6 | 20000 | 40.000 | 2560 | 6400 | 74.0 | 0,860 | 5,7 | 1° | 135 | 505 | 186 | 24.4 | 135 | 235 | 302 | 190 | |
| 325-6 | 25000 | 50.000 | 2400 | 6000 | 89,0 | 1.170 | 6,5 | 1° | 145 | 544 | 202 | 26,0 | 145 | 254 | 325 | 205 | |
| 345-6 | 31000 | 62.000 | 2200 | 5500 | 109.0 | 1.630 | 6,9 | 1° | 155 | 580 | 214 | 28.2 | 155 | 270 | 345 | 217 | |
| 380-6 | 42300 | 84.000 | 2040 | 5100 | 146.0 | 2.640 | 7.6 | 1° | 170 | 637 | 233 | 32,0 | 170 | 297 | 3850 | 238 | |
| 410-6 | 57100 | 114200 | 1880 | 4700 | 190.0 | 4.040 | 8.2 | 1° | 180 | 690 | 254 | 33.2 | 185 | 321 | 410 | 255 | |
| 440-6 | 73500 | 147000 | 1740 | 4350 | 224.0 | 5.450 | 8,8 | 1° | 195 | 725 | 262 | 36,4 | 195 | 335 | 440 | ||
Công ty TNHH Công nghệ Truyền động Thủy lực Reijay Thượng Hải được thành lập vào năm 2003. Chúng tôi cam kết cung cấp các bộ phận truyền động cơ khí, phụ kiện nhóm thủy lực và các sản phẩm trao đổi nhiệt (máy sưởi và máy làm mát) tiên tiến nhất.Để đáp ứng tốt hơn các nhu cầu đặc biệt của khách hàng, chúng tôi có thể cung cấp thiết kế phi tiêu chuẩn, phát minh sản phẩm, tính toán rung động xoắn trục, thử nghiệm hệ thống mô phỏng và hỗ trợ phần mềm chuyên nghiệp có liên quan.
Reijay hiểu rõ hơn về thị trường Trung Quốc trong suốt gần 20 năm của hệ thống tiếp thị bán hàng trực tiếp.Bằng cách trực tiếp đáp ứng nhu cầu của người dùng thiết bị đầu cuối trong việc lựa chọn thiết kế sản phẩm, xác minh nguyên mẫu, sản xuất lắp ráp, ứng dụng thị trường, chia sẻ kiến thức kỹ thuật với các công ty Đức và Mỹ, chúng tôi sở hữu nhiều trải nghiệm ứng dụng độc đáo cho phép chúng tôi đối mặt với môi trường bên ngoài khắc nghiệt.Theo nhu cầu thị trường và tìm kiếm nhu cầu của khách hàng, bộ phận kỹ thuật Reijay hoạt động nghiêm ngặt theo hệ thống quản lý chất lượng nội bộ (tiêu chuẩn kỹ thuật hệ thống chất lượng nội bộ ISO9001 và IATF16949).Chúng tôi phát triển sản phẩm mới và liên tục cải tiến để giúp khách hàng giải quyết vấn đề.
